Lisp quản lý và xuất nhập tọa độ điểm trong AutoCAD (Point Manager) là bộ công cụ hai chiều: đọc danh sách tọa độ từ file txt/csv rồi vẽ vào bản vẽ, hoặc lấy các đối tượng có sẵn trong bản vẽ xuất ngược ra file tọa độ.
Với anh em trắc địa và cầu đường, đây là thứ đỡ mất thời gian nhất: dữ liệu từ máy toàn đạc hay bảng Excel đưa thẳng vào CAD, và ngược lại — không phải gõ tay từng tọa độ.
Mục Lục Bài Viết
Lisp Point Manager làm được những gì?
– Nguồn và đích đều linh hoạt: file txt/csv, Point, Polyline 3D/LW, Block.
– Nhận nhiều thứ tự tọa độ (xyz, yxz…) và dấu phân cách tùy ý (dấu cách, phẩy, tab…).
– Đọc và ghi được thuộc tính của block — tiện cho block mốc có số hiệu, cao độ.
– Sắp xếp dữ liệu theo tiêu chí trước khi xuất.
– Chỉnh được layer, tỉ lệ block, góc xoay cho đối tượng tạo ra.
– Giao diện hộp thoại đầy đủ, không phải nhớ tham số dòng lệnh.
Download Lisp quản lý tọa độ điểm AutoCAD (Point Manager)
Bạn tải Lisp Point Manager tại đây.
Lưu ý: Chỉ chạy trên AutoCAD bản đầy đủ (không hỗ trợ AutoCAD LT và AutoCAD for Mac).
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh PTMANAGER để chạy.
Hướng dẫn sử dụng Lisp Point Manager

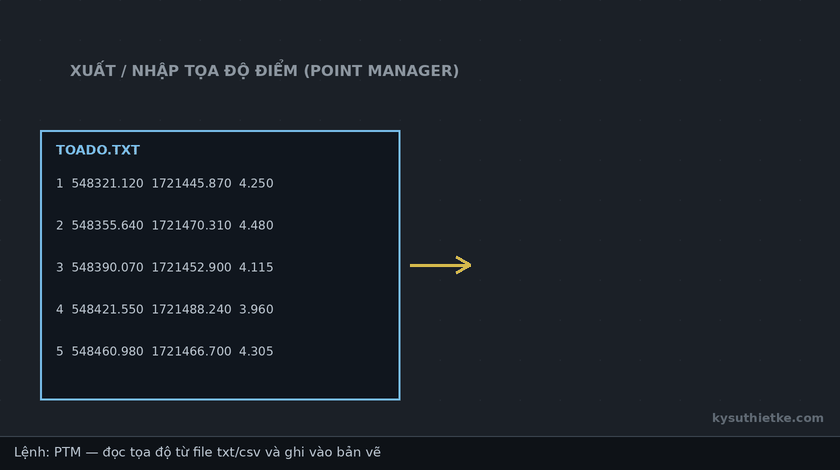

Gõ PTM → chọn kiểu nguồn (file txt/csv hoặc đối tượng trong bản vẽ) → chọn kiểu đích → chỉnh định dạng tọa độ và tùy chọn đối tượng → chạy:
