Lisp tạo đường bao quanh nhóm đối tượng trong AutoCAD (Outline Objects) tạo nhanh một polyline (hoặc region) kín ôm trọn hình bao ngoài của nhóm đối tượng bạn chọn — tương tự tính năng shrinkwrap trên một số phần mềm chuyên dụng.
Rất tiện khi cần khoanh vùng một cụm chi tiết, tạo ranh giới để tính diện tích, hay dựng khung bao cho khối bản vẽ.
Mục Lục Bài Viết
Lisp Outline Objects làm được những gì?
– Tạo một polyline kín bao quanh toàn bộ nhóm đối tượng đã chọn.
– Chạy được với mọi đối tượng có hình bao xác định, kể cả block thường và block động.
– Tận dụng lệnh BOUNDARY có sẵn của AutoCAD nên đường bao bám sát và ổn định.
– Hỏi bạn có muốn xóa đối tượng gốc sau khi tạo đường bao hay không.
Download Lisp tạo đường bao AutoCAD (Outline Objects)
Bạn tải Lisp Outline Objects tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh OUTLINE để chạy.
Hướng dẫn sử dụng Lisp Outline Objects

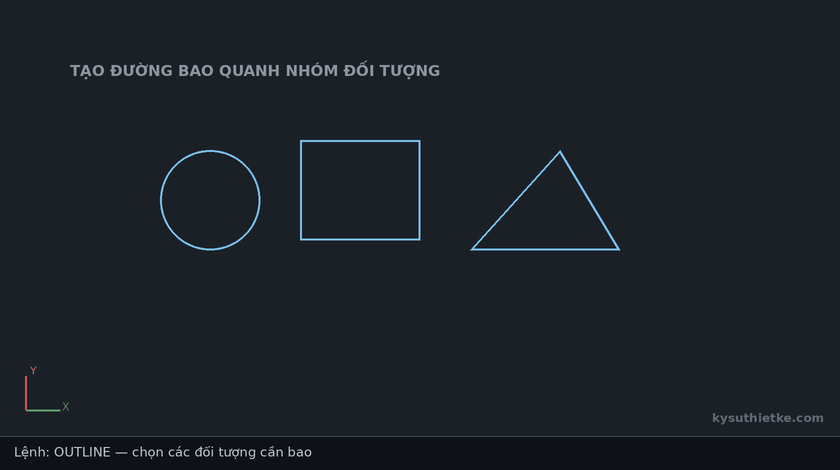

Gõ OUTLINE → chọn nhóm đối tượng cần bao → Enter → chọn giữ hay xóa đối tượng gốc. Một polyline kín ôm trọn nhóm sẽ được tạo ra:
