Lisp tính chiều dài chuỗi đối tượng trong AutoCAD (Chain Length) đo tổng chiều dài đi dọc theo một chuỗi đối tượng nối tiếp nhau, giữa hai điểm bất kỳ mà bạn chỉ định trên chuỗi đó.
Khác hẳn việc cộng thủ công từng đoạn: bạn chỉ cần quét chọn cả cụm rồi bấm hai điểm — lisp tự dò đường đi và cộng chiều dài giúp, kể cả khi chuỗi gồm line, arc và polyline lẫn lộn.
Mục Lục Bài Viết
Lisp Chain Length làm được những gì?
– Đo tổng chiều dài dọc theo chuỗi đối tượng nối tiếp giữa hai điểm chỉ định.
– Hai điểm có thể nằm trên cùng một đối tượng hoặc hai đối tượng khác nhau.
– Xử lý được tập chọn có nhiều chuỗi rời rạc, không nhầm sang chuỗi khác.
– Kết quả in ra theo đúng đơn vị và độ chính xác đang đặt của bản vẽ.
– Báo rõ khi hai điểm không nằm trên cùng một chuỗi.
Download Lisp tính chiều dài chuỗi đối tượng AutoCAD (Chain Length)
Bạn tải Lisp Chain Length tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh CHAINLEN để chạy.
Hướng dẫn sử dụng Lisp Chain Length

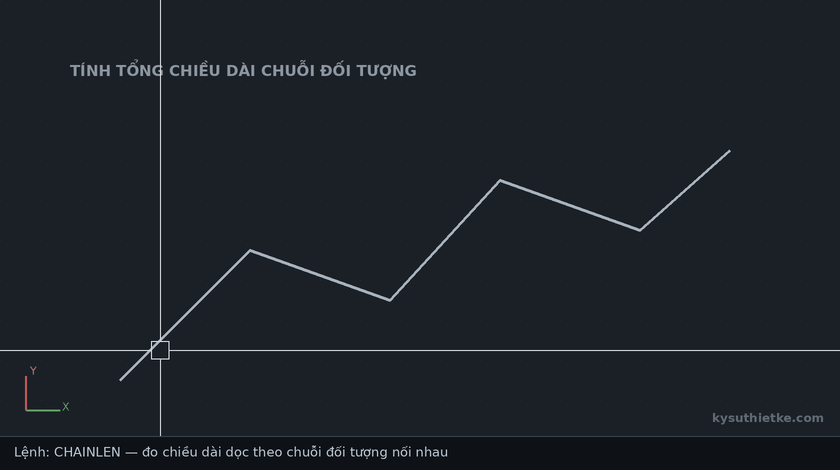

Gõ CHAINLEN → chọn nhóm đối tượng → bấm điểm đầu và điểm cuối trên chuỗi. Tổng chiều dài in ra ngay ở dòng lệnh:
Xem thêm
– Lisp ghi chiều dài tại trung điểm trong AutoCAD
– Lisp quản lý và xuất nhập tọa độ điểm trong AutoCAD
– Lisp chọn chuỗi đối tượng nối tiếp trong AutoCAD – Chain Selection
– Tổng hợp tất cả Lisp AutoCAD hay và hữu ích nhất
Hi vọng lisp tính chiều dài chuỗi đối tượng này sẽ giúp bạn làm việc trên AutoCAD nhanh hơn. Cảm ơn bạn đã ghé thăm Kỹ Sư Thiết Kế!
