Lisp tạo đường bao quanh polyline trong AutoCAD (Polyline Outline) dựng một LWPolyline khép kín chạy dọc hai bên đường gốc theo bề rộng bạn đặt — tức là biến một đường nét thành một dải có bề rộng thật.
Tiện khi cần thể hiện bề rộng mặt đường, dải phân cách, tuyến ống, băng tải… mà chỉ mới có tim tuyến. Offset hai lần rồi nối đầu nối đuôi rất mất công, lisp này ra kết quả trong một lệnh.
Mục Lục Bài Viết
Lisp Polyline Outline làm được những gì?
– Tạo đường bao khép kín chạy quanh polyline theo bề rộng chỉ định.
– Hỗ trợ cả bề rộng cố định lẫn bề rộng thay đổi.
– Giữ nguyên layer, linetype, lineweight của đối tượng gốc.
– Lệnh MPOLYOUTLINE xử lý một lúc nhiều polyline.
– Có tùy chọn xóa polyline gốc sau khi tạo bao.
– Chạy được cả trên AutoCAD for Mac và AutoCAD LT.
Lưu ý: Lisp áp dụng cho LWPolyline không có đoạn cung (arc) và không tự cắt nhau.
Download Lisp tạo đường bao quanh polyline AutoCAD (Polyline Outline)
Bạn tải Lisp Polyline Outline tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ, AutoCAD LT và cả AutoCAD for Mac.
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh POLYOUTLINE để chạy.
Hướng dẫn sử dụng Lisp Polyline Outline

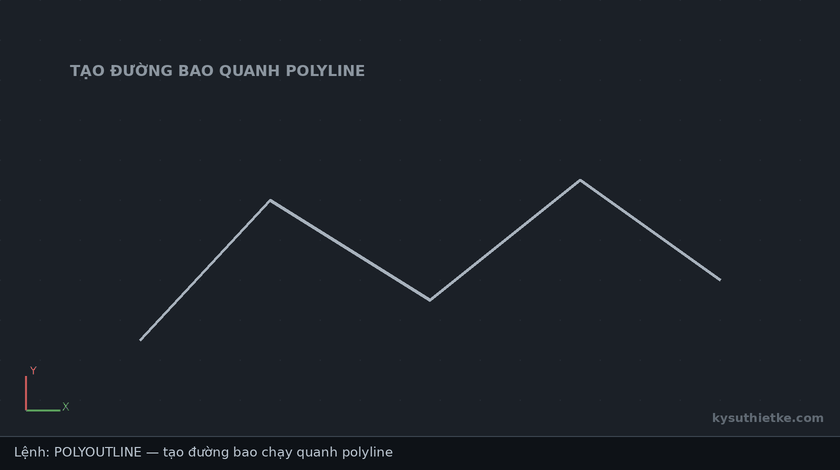

Gõ POLYOUTLINE → chọn polyline → nhập bề rộng → chọn có xóa đường gốc hay không. Đường bao khép kín hình thành ngay:
