Lisp viết chữ bám theo đường cong trong AutoCAD (Align Text to Curve) đặt một dòng Text hoặc MText nằm bám đúng theo độ cong của đối tượng — line, polyline, arc, circle, ellipse hay spline đều được.
Rất hợp để ghi tên tim tuyến, tên đường ống, ghi chú dọc đường bo cong trên mặt bằng. Chữ luôn được xoay cho đọc xuôi, không bao giờ bị lộn ngược.
Mục Lục Bài Viết
Lisp Align Text to Curve làm được những gì?
– Đặt chữ bám theo line, polyline, arc, circle, ellipse, spline.
– Rê chuột chọn vị trí, dùng phím + / − để tăng giảm khoảng lệch so với đường.
– Xoay chữ theo bước 45° hoặc nhập góc chính xác.
– Bật/tắt chế độ đọc xuôi để chữ không bị lộn ngược, và bật/tắt background mask cho MText.
– Chọn được đối tượng nằm trong block hoặc xref; chạy đúng trong mọi UCS và góc nhìn.
– Có hộp thoại cấu hình sẵn cho căn lề, hệ số lệch và góc xoay mặc định.
Download Lisp viết chữ bám theo đường cong AutoCAD (Align Text to Curve)
Bạn tải Lisp Align Text to Curve tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh ATC để chạy.
Hướng dẫn sử dụng Lisp Align Text to Curve

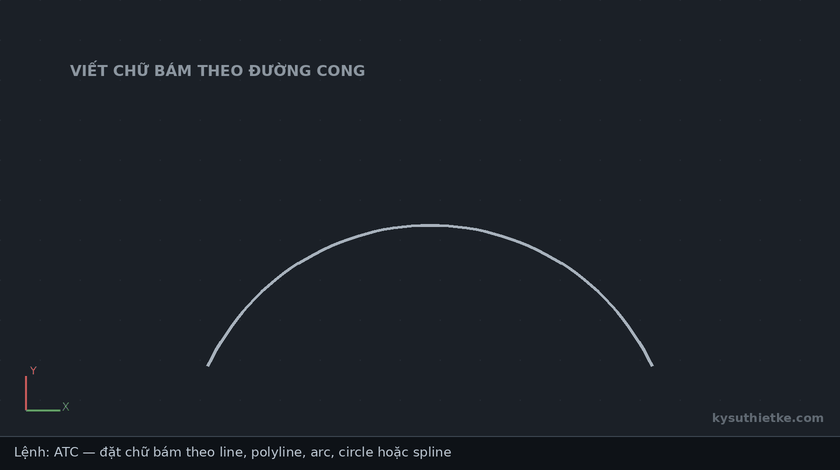

Gõ ATC → chọn text có sẵn (hoặc gõ text mới) → chọn đường cong → rê chuột đặt vị trí, dùng + / − chỉnh khoảng lệch rồi bấm chốt:
Xem thêm
– Lisp khung bao text tự liên kết trong AutoCAD
– Lisp ghi chiều dài tại trung điểm trong AutoCAD
– Lisp canh lề Text (canh trái, canh phải hoặc canh giữa)
– Tổng hợp tất cả Lisp AutoCAD hay và hữu ích nhất
Hi vọng lisp viết chữ bám theo đường cong này sẽ giúp bạn làm việc trên AutoCAD nhanh hơn. Cảm ơn bạn đã ghé thăm Kỹ Sư Thiết Kế!
