Lisp đổi điểm chèn của block trong AutoCAD (Change Block Base Point) đổi base point của định nghĩa block bằng đúng một cú bấm chuột, không phải mở Block Editor rồi kéo đối tượng BASE.
Block chèn lệch điểm gốc là chuyện thường gặp với thư viện block lấy về từ nơi khác — bấm chèn một cái là nó nhảy đi đâu mất. Sửa lại điểm chèn cho đúng tâm hoặc đúng góc thì dùng block sau này mới nhanh được.
Mục Lục Bài Viết
Lisp Change Block Base Point làm được những gì?
– Đổi base point của định nghĩa block bằng một lần bấm điểm, không cần vào Block Editor.
– Lệnh CBP giữ nguyên tọa độ chèn của các bản chèn — hình vẽ sẽ dịch đi tương ứng.
– Lệnh CBPR giữ nguyên vị trí nhìn thấy của mọi bản chèn — hình đứng yên, chỉ điểm gốc đổi chỗ.
– Tự đồng bộ lại attribute của các bản chèn sau khi đổi.
– Áp dụng ngay cho toàn bộ các bản chèn của block trong bản vẽ.
Lưu ý: Sau khi UNDO thao tác này, bạn nên gõ REGEN để bản vẽ hiển thị lại cho đúng.
Download Lisp đổi điểm chèn của block AutoCAD (Change Block Base Point)
Bạn tải Lisp Change Block Base Point tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh CBP để chạy.
Hướng dẫn sử dụng Lisp Change Block Base Point

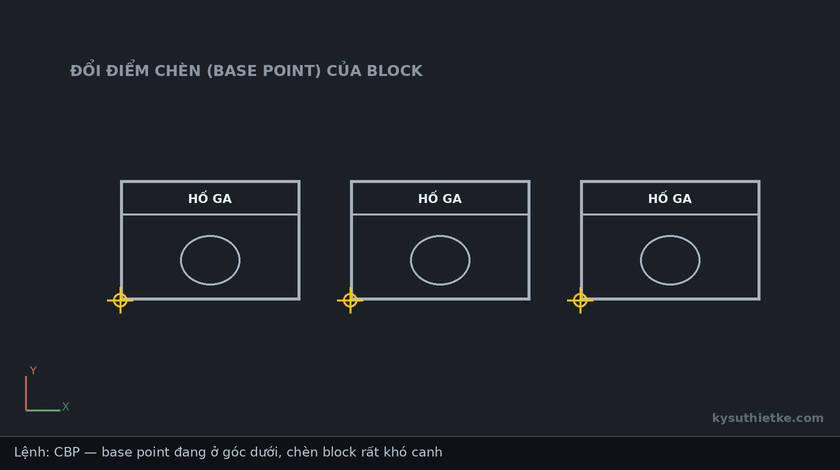

Gõ CBP (hoặc CBPR nếu muốn hình đứng yên) → chọn block → bấm điểm chèn mới. Tất cả các bản chèn cập nhật ngay:
Xem thêm
– Lisp di chuyển đối tượng trong block và xref trong AutoCAD
– Lisp khoét hatch quanh text trong AutoCAD
– Lisp vẽ nhiều polyline song song trong AutoCAD
– Tổng hợp tất cả Lisp AutoCAD hay và hữu ích nhất
Hi vọng lisp đổi điểm chèn của block này sẽ giúp bạn làm việc trên AutoCAD nhanh hơn. Cảm ơn bạn đã ghé thăm Kỹ Sư Thiết Kế!
