Lisp khung bao text tự liên kết trong AutoCAD (Associative Textbox) vẽ một khung ôm quanh dòng chữ bạn chọn — và quan trọng nhất là khung nhớ chữ của nó.
Bạn sửa nội dung, đổi cỡ chữ hay dời text đi chỗ khác, khung tự bám theo và co giãn cho vừa. Không phải xóa khung vẽ lại như cách làm thủ công.
Mục Lục Bài Viết
Lisp Associative Textbox làm được những gì?
– Bốn kiểu khung: Circle, Rectangle, Slot, Rectangle bo góc.
– Khung tự cập nhật khi nội dung, cỡ chữ hay vị trí text thay đổi.
– Chỉnh hệ số lề (offset) để khung ôm sát hay rộng rãi tùy ý.
– Copy text thì khung cũng được copy theo, liên kết vẫn giữ.
– Liên kết lưu bằng Extended Entity Data nên còn nguyên sau khi đóng mở lại file; lệnh RTBOX để gỡ liên kết khi không cần nữa.
Download Lisp khung bao text liên kết AutoCAD (Associative Textbox)
Bạn tải Lisp Associative Textbox tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh TBOX để chạy.
Hướng dẫn sử dụng Lisp Associative Textbox

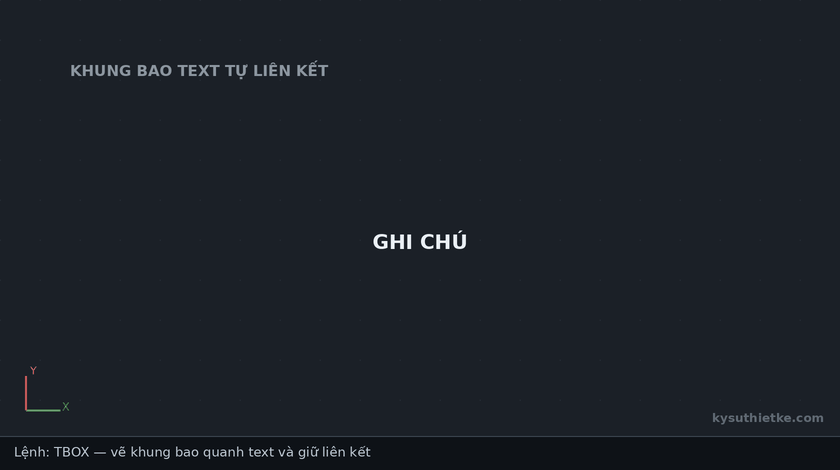

Gõ TBOX → nhập hệ số lề → chọn kiểu khung (Circle / Rectangle / Slot / bo góc) → chọn text. Khung xuất hiện và bám theo chữ từ đó về sau:
Xem thêm
– Lisp viết chữ bám theo đường cong trong AutoCAD
– Lisp ghi chiều dài tại trung điểm trong AutoCAD
– Lisp vẽ khung bao quanh text trong AutoCAD – Box Text
– Tổng hợp tất cả Lisp AutoCAD hay và hữu ích nhất
Hi vọng lisp khung bao text liên kết này sẽ giúp bạn làm việc trên AutoCAD nhanh hơn. Cảm ơn bạn đã ghé thăm Kỹ Sư Thiết Kế!
