Lisp vẽ lưới trục nhanh trong AutoCAD (Draw Grid) dựng một lưới chữ nhật theo số hàng và số cột bạn khai báo, chỉ cần chọn hai góc đối diện.
Tiện khi cần dựng nhanh lưới trục kết cấu, lưới ô chia, lưới bàn cờ để bố trí đối tượng mà không phải offset từng đường.
Mục Lục Bài Viết
Lisp Draw Grid làm được những gì?
– Hai lệnh: DGRID vẽ theo cách thường, DGRIDD có xem trước động (dynamic).
– Nhập số hàng và số cột, chọn hai góc — lưới dựng tức thì.
– Nhớ giá trị hàng/cột của lần trước trong phiên làm việc.
– Chạy đúng trên mọi UCS và cấu hình viewport; hỗ trợ cả AutoCAD for Mac và LT.
Download Lisp vẽ lưới trục AutoCAD (Draw Grid)
Bạn tải Lisp Draw Grid tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ, AutoCAD LT và cả AutoCAD for Mac.
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh DGRID để chạy.
Hướng dẫn sử dụng Lisp Draw Grid

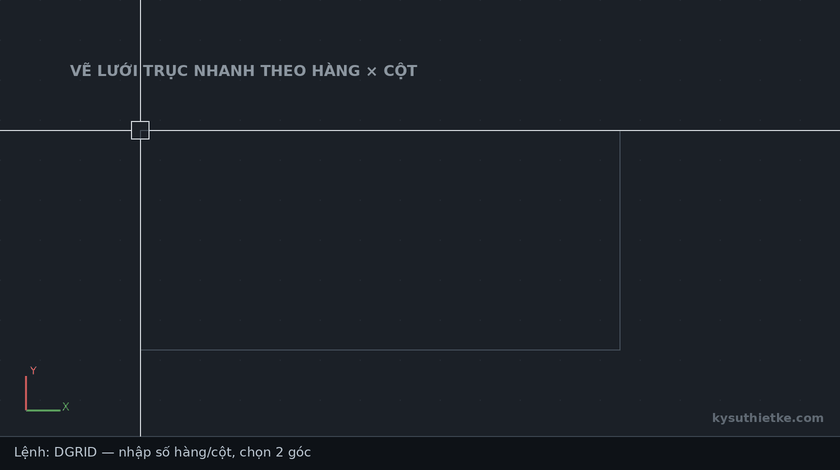

Gõ DGRID → nhập số hàng và số cột → chọn góc thứ nhất và góc thứ hai. Lưới hàng × cột được dựng ngay giữa hai góc:
