Lisp đổi điểm chèn hàng loạt block trong AutoCAD (Justify Block Base Point) đưa base point của block về một trong chín vị trí chuẩn trên khung bao — bốn góc, bốn cạnh giữa và tâm — mà hình vẽ không hề xê dịch.
Block tải về từ thư viện ngoài rất hay bị đặt base point lung tung, chèn vào bản vẽ là lệch chỗ, phải move lại từng cái. Sửa từng block bằng BEDIT thì lâu; lisp này chọn một lượt cả nhóm rồi bấm một vị trí là xong.
Mục Lục Bài Viết
Lisp Justify Block Base Point làm được những gì?
– Đưa base point về một trong 9 vị trí chuẩn của khung bao block, chọn qua hộp thoại trực quan.
– Chọn được nhiều block cùng lúc; lisp tự bỏ qua các tham chiếu trùng tên nên bạn chỉ cần quét đại một vùng.
– Cho phép chọn: giữ nguyên vị trí nhìn thấy của hình, hoặc giữ nguyên tọa độ điểm chèn.
– Sửa thẳng vào định nghĩa block — mọi tham chiếu cùng tên trong bản vẽ đều đổi theo.
– Block có attribute thì lisp tự chạy ATTSYNC để kéo attribute về đúng chỗ.
– Kết thúc lệnh là bản vẽ được regen lại, thấy kết quả ngay.
Lưu ý: Nếu bạn dùng UNDO để quay lui thao tác này, hãy gõ thêm lệnh REGEN để bản vẽ hiển thị lại cho đúng.
Download Lisp đổi điểm chèn hàng loạt block AutoCAD (Justify Block Base Point)
Bạn tải Lisp Justify Block Base Point tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh JBP để chạy.
Hướng dẫn sử dụng Lisp Justify Block Base Point

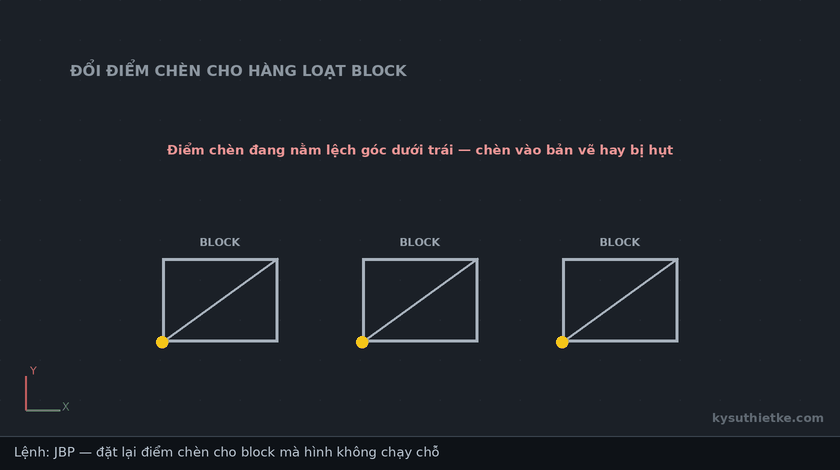

Gõ JBP → chọn các block cần sửa → chọn vị trí điểm chèn trong hộp thoại → OK:
