Lisp ghi chiều dài, diện tích bằng Field trong AutoCAD (Length & Area Field) ghi chiều dài, chu vi hoặc diện tích của đối tượng dưới dạng Field — con số luôn khớp với hình, sửa hình là số tự đổi.
Chiều dài tuyến ống, chiều dài hàng rào, diện tích lô đất trừ phần ao hồ… là những số hay bị lệch sau mỗi lần chỉnh bản vẽ. Lisp gồm 2 lệnh: LF cho chiều dài và AF cho diện tích.
Mục Lục Bài Viết
Lisp Length & Area Field làm được những gì?
– LF lấy chiều dài, chu vi; AF lấy diện tích — kết quả đều là Field.
– Chọn nhiều đối tượng để cộng tổng: line, arc, circle, polyline, spline, ellipse, hatch, region…
– Có bước chọn đối tượng cần trừ: lô đất trừ ao, tuyến ống trừ đoạn đi chung…
– Đặt kết quả thành text mới, vào ô bảng, hoặc chọn Object để ghi vào text, MText, attribute, multileader có sẵn.
– Tự tạo được lệnh riêng với định dạng riêng (ví dụ lệnh ghi mét, lệnh ghi mm).
Download Lisp ghi chiều dài, diện tích bằng Field AutoCAD (Length & Area Field)
Bạn tải Lisp Length & Area Field tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Lệnh AF trùng với lệnh của lisp Area Label. Nếu dùng cả hai, bạn nên đổi tên lệnh trong một file .lsp để khỏi bị đè.
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh LF hoặc AF để chạy.
Hướng dẫn sử dụng Lisp Length & Area Field

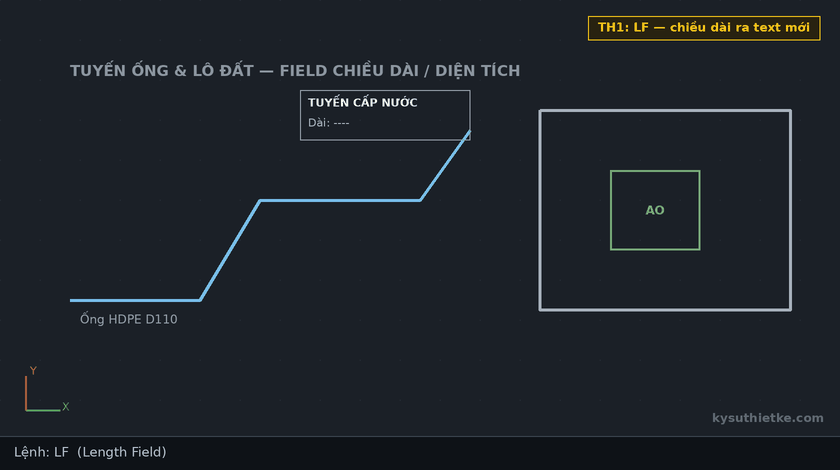

Gõ LF (hoặc AF) → chọn đối tượng cần đo → chọn đối tượng cần trừ nếu có (Enter để bỏ qua) → chỉ điểm đặt text, click vào ô bảng, hoặc gõ O để ghi vào đối tượng chú thích có sẵn.
Xem thêm
– Lisp tính chiều dài chuỗi đối tượng trong AutoCAD
– Lisp ghi chiều dài tại trung điểm trong AutoCAD
– Lisp tính diện tích tự động trong AutoCAD
– Tổng hợp tất cả Lisp AutoCAD hay và hữu ích nhất
Hi vọng lisp ghi chiều dài, diện tích bằng Field này sẽ giúp bạn làm việc trên AutoCAD nhanh hơn. Cảm ơn bạn đã ghé thăm Kỹ Sư Thiết Kế!
