Khổ giấy bản vẽ kỹ thuật theo chuẩn quốc tế dùng dãy A: A0, A1, A2, A3, A4. Nắm kích thước từng khổ, quy định lề và cách bố trí khung tên giúp bạn dựng khung bản vẽ chuẩn, in ấn không bị cắt mép và hồ sơ trông chuyên nghiệp.
Mục Lục Bài Viết

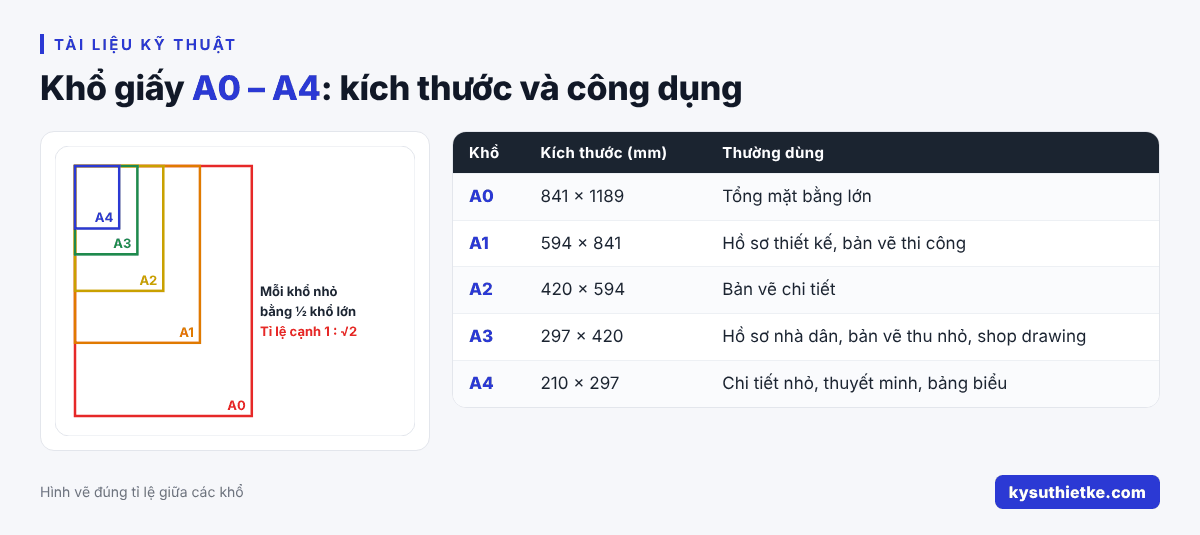

Kích thước khổ giấy A0 – A4
| Khổ giấy | Kích thước (mm) | Diện tích | Thường dùng |
|---|---|---|---|
| A0 | 841 × 1189 | ≈ 1 m² | Bản vẽ tổng mặt bằng lớn |
| A1 | 594 × 841 | ≈ 0,5 m² | Hồ sơ thiết kế, bản vẽ thi công |
| A2 | 420 × 594 | ≈ 0,25 m² | Bản vẽ chi tiết |
| A3 | 297 × 420 | ≈ 0,125 m² | Hồ sơ nhà dân, bản vẽ thu nhỏ, shop drawing |
| A4 | 210 × 297 | ≈ 0,0625 m² | Chi tiết nhỏ, thuyết minh, bảng biểu |
Quy luật dễ nhớ: mỗi khổ nhỏ hơn bằng một nửa khổ lớn liền trước (gấp đôi theo cạnh dài). Tỉ lệ cạnh luôn là 1 : √2, nên phóng to, thu nhỏ giữa các khổ không bị méo.

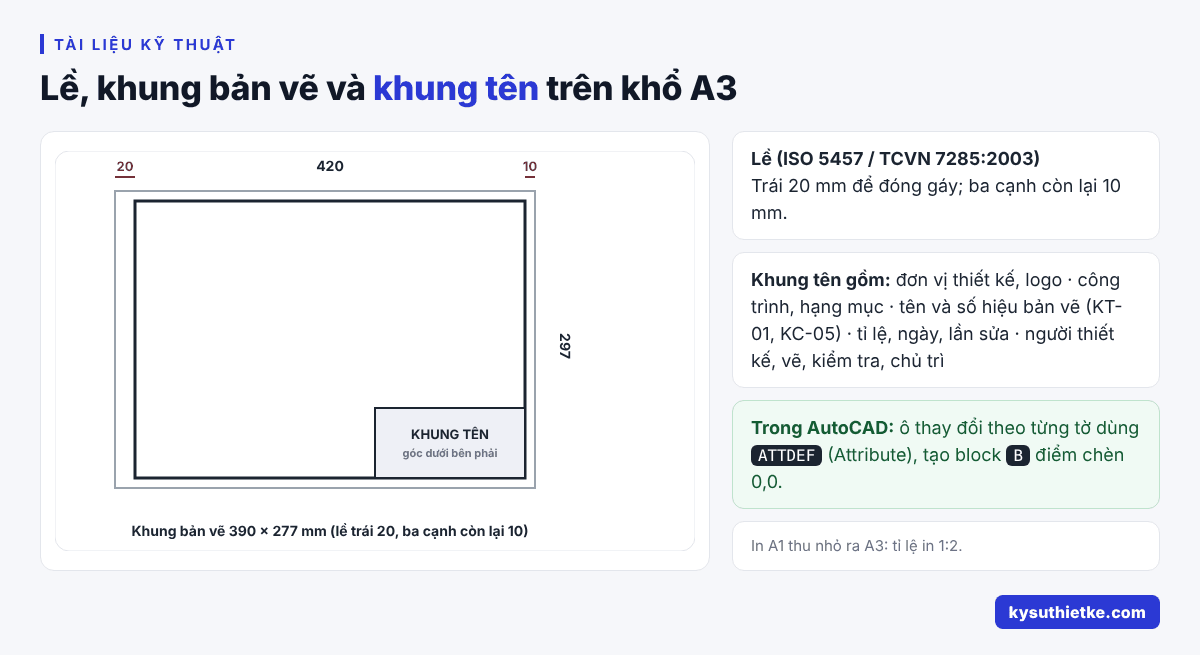

Lề và khung bản vẽ
Theo cách trình bày phổ biến theo ISO 5457 (TCVN 7285:2003 tương đương), khung bản vẽ cách mép giấy:
- Cạnh trái: 20 mm, để chừa chỗ đóng gáy hồ sơ.
- Ba cạnh còn lại: 10 mm.
Ví dụ khổ A3 nằm ngang (420 × 297 mm): khung bản vẽ rộng 420 − 20 − 10 = 390 mm, cao 297 − 10 − 10 = 277 mm. Nét khung vẽ nét liền đậm.
Nhiều công ty có quy định khung tên riêng. Khi làm hồ sơ cho đơn vị nào, dùng đúng mẫu khung của đơn vị đó.
Khung tên gồm những gì?
Khung tên đặt ở góc dưới bên phải khung bản vẽ, thường có:
- Tên đơn vị thiết kế, logo.
- Tên công trình, hạng mục, địa điểm.
- Tên bản vẽ (ví dụ: Mặt bằng tầng 1).
- Ký hiệu, số hiệu bản vẽ (ví dụ: KT-01, KC-05).
- Tỉ lệ, ngày, lần sửa đổi.
- Người thiết kế, vẽ, kiểm tra, chủ trì, chữ ký.
Dựng khung tên trong AutoCAD (dạng block có Attribute)
- Vào tab Layout, vẽ khung giấy theo đúng khổ (ví dụ A3: hình chữ nhật 420 × 297 tại điểm 0,0).
- Vẽ khung bản vẽ bên trong với lề trái 20 mm, các cạnh còn lại 10 mm.
- Vẽ khung tên ở góc dưới phải, kẻ các ô thông tin.
- Với các ô thay đổi theo từng tờ (tên bản vẽ, số hiệu, tỉ lệ, ngày), dùng lệnh ATTDEF tạo Attribute thay vì gõ Text.
- Chọn toàn bộ, tạo block bằng lệnh B, điểm chèn tại 0,0.
- Mỗi Layout chèn block khung tên tại 0,0, nháy đúp để điền thông tin.
Dùng Attribute giúp sửa hàng loạt khung tên rất nhanh bằng Lisp:
Mẹo in đúng khổ
- Trong Page Setup chọn khổ ISO full bleed để không bị máy in cắt mép khung.
- In từ Layout với tỉ lệ 1:1. Chi tiết trong bài in bản vẽ AutoCAD ra PDF đúng tỉ lệ.
- Muốn in A1 thu nhỏ ra A3: tỉ lệ in 1:2 (vì A1 gấp đôi A3 theo mỗi cạnh).
Xem thêm trên Kỹ Sư Thiết Kế
Hi vọng bài viết giúp bạn dựng khung bản vẽ đúng khổ giấy, chuyên nghiệp. Cảm ơn bạn đã ghé thăm Kỹ Sư Thiết Kế!
