Lisp thêm đối tượng vào block trong AutoCAD (Add Objects to Block) thêm các đối tượng đang vẽ ngoài vào định nghĩa của một block có sẵn. Mọi bản sao của block đó cập nhật theo ngay.
Cần thêm ghế vào block bàn ăn, thêm ký hiệu vào khung tên, thêm chi tiết vào block cấu kiện… cách thường làm là BEDIT, cắt dán, căn lại vị trí rồi lưu. Lisp này làm gọn: chọn đối tượng, chọn block, xong.
Mục Lục Bài Viết
Lisp Add Objects to Block làm được những gì?
– Đối tượng được quy đổi đúng vị trí, tỉ lệ, góc xoay của block đích trước khi đưa vào.
– Đưa vào định nghĩa block nên mọi tham chiếu cùng cập nhật.
– Đối tượng rời được xóa khỏi bản vẽ sau khi thêm, không để lại bản trùng.
– Không cần mở Block Editor.
Download Lisp thêm đối tượng vào block AutoCAD (Add Objects to Block)
Bạn tải Lisp Add Objects to Block tại đây.
Lưu ý: Chạy trên AutoCAD bản đầy đủ và AutoCAD LT (không hỗ trợ AutoCAD for Mac).
Block đích phải là block thường (không phải dynamic block), tỉ lệ đều theo các phương, và không nằm trong nhóm đối tượng được chọn. Đối tượng cần thêm phải nằm trên layer không khóa.
Cách cài đặt Lisp vào AutoCAD
Bước 1: Gõ lệnh AP (Appload) → chọn file lisp vừa tải về → bấm Load.
Bước 2: Muốn lisp tự nạp mỗi lần mở AutoCAD, thêm file vào mục Startup Suite trong hộp thoại Appload.
Bước 3: Gõ lệnh ADDTOBLOCK để chạy.
Hướng dẫn sử dụng Lisp Add Objects to Block

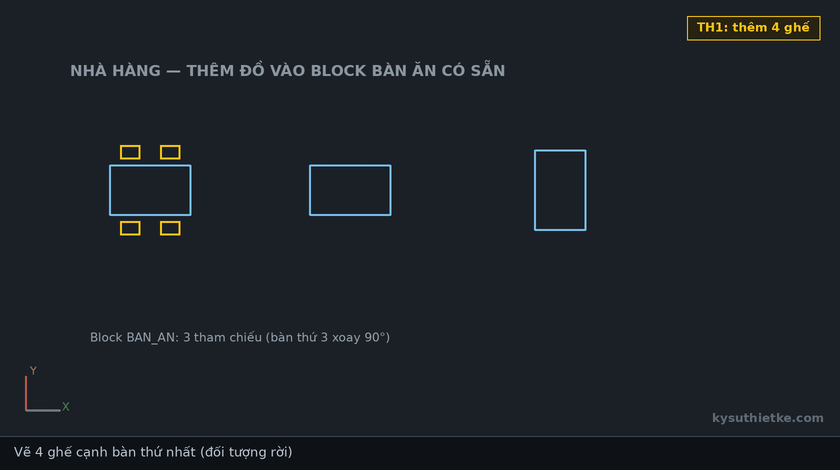

Gõ ADDTOBLOCK → chọn các đối tượng cần thêm → Enter → chọn block đích. Xong là tất cả bản sao của block đều có thêm đối tượng mới.
Xem thêm
– Lisp di chuyển đối tượng trong block và xref trong AutoCAD
– Lisp đổi điểm chèn của block trong AutoCAD
– Lisp phá block giữ nguyên chữ thuộc tính trong AutoCAD
– Tổng hợp tất cả Lisp AutoCAD hay và hữu ích nhất
Hi vọng lisp thêm đối tượng vào block này sẽ giúp bạn làm việc trên AutoCAD nhanh hơn. Cảm ơn bạn đã ghé thăm Kỹ Sư Thiết Kế!
